节能溢流型球磨机

河南中科节能溢流型球磨机采用优质不锈钢制作,经久耐用,运行噪音小,设备耐磨性高,值得信赖,欢迎来电咨询.电话:159 0364 9888

河南中科工程师进一步优化了球磨机的机械结构和制造工艺,使其整体机械性能、运转可靠性与经济性、维护保养便利性等得到大幅提升。为矿山、工业矿物加工、煤炭和水泥行业设计制造各种规格的磨机和完整的磨矿系统,包括干式和湿式磨矿系统的分级机与其它附属设备。

工作原理

溢流型球磨机通过两端的中空轴支承在主轴承上,两个中空轴对颈中,有一个可以在主轴承上轴向伸缩,另一个是固定的。由于球磨机的齿轮传动会产生向力,在设计时使一个中空轴颈带有两个凸肩,凸肩之间的距离恰好等于轴瓦的长度,从而防止发生轴向运动。另一个中空轴颈不带凸肩,其长度大于轴瓦长度给5-25mm,当筒体受热而伸长或由于载荷使筒体挠曲时,可以在一定范围内自由伸缩。一般选择靠近传动齿圈的轴颈为固定的中空轴颈。

 中空轴颈内装有锥形衬套和轴承衬套,中空轴颈与内套之间配合要求严密,并加以必要的密封。为了使球磨机内矿浆面有一定的倾斜度,排料端中空轴颈的内直径稍大于给料端中空轴颈的内径。 中空轴颈的内表面可以是平滑的表面或带有螺旋叶片,给矿端中空轴颈内的顺向螺旋叶片用以运输物料;排料端中空轴颈内的反向螺旋叶片可使粗粒物料返回和防止小球跑出。 传动大齿圈固定于排矿端的筒体上,与小齿轮啮合,电动机通过小齿轮和大齿圈将筒体带动。

相关产品

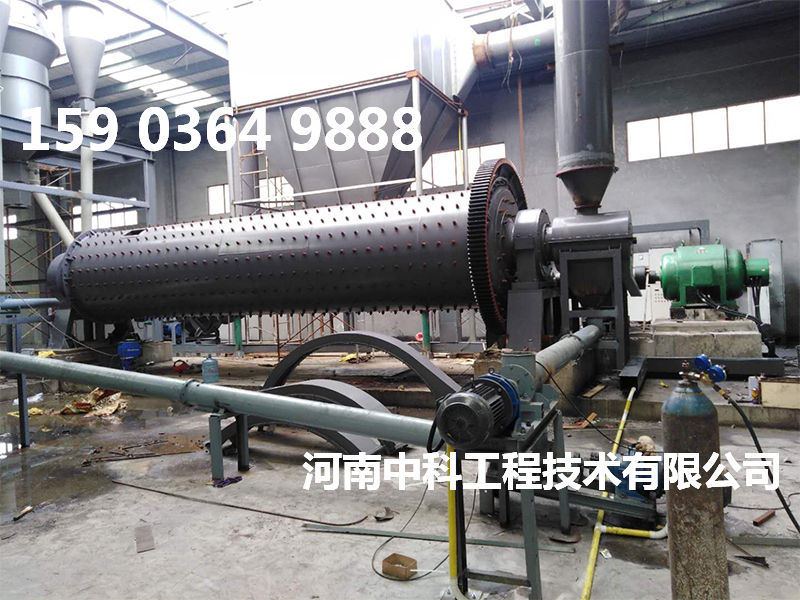

球磨机图片
